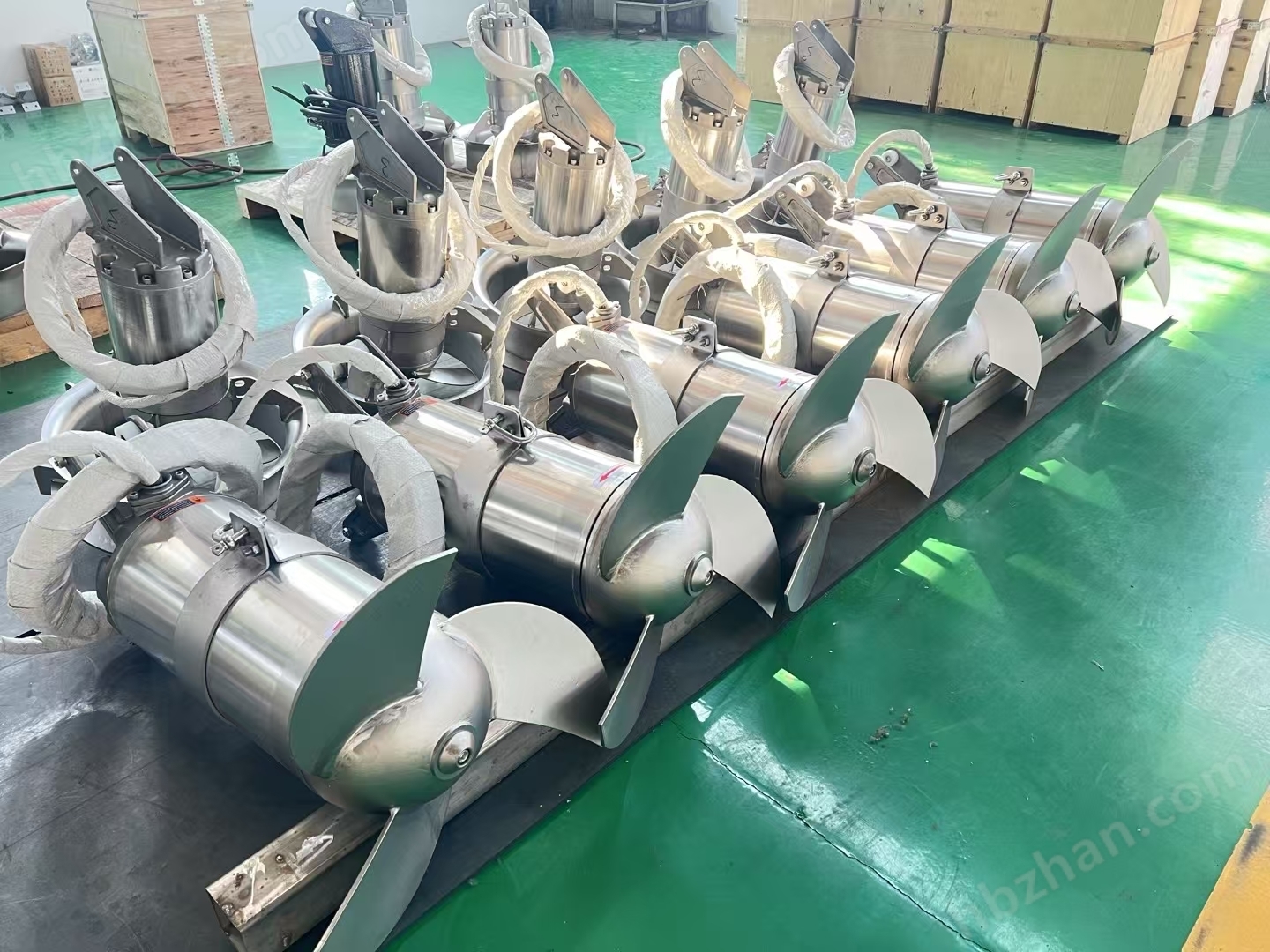

固定式安装潜水搅拌机

固定式安装潜水搅拌机

潜水搅拌机结构：

电机：全淹没式三相鼠笼电机，380V三相50HZ，防护等级IP68，小于15KW的采用直接启动，大于等于15KW的采用软启动方式。

保证机械密封的使用寿命不低于25000小时，机械密封碳化钨材质。

电机配有用于控制和动力的水下密封电缆，具有防拉紧功能，每根电缆都有一单独的进口，并进行可靠的密封，动力电缆是多芯电缆，每根电缆进行单独密封。

控制系统

潜水搅拌机含控制柜/箱。304不锈钢材质，室外安装带立柱，一控一，直接启动，正泰元器件，双层门设计，配LB-05漏水保护器和INT69过热保护器，预留PLC中控信号端口。纸箱包装，配地角固定螺栓，304不锈钢材质。

潜水搅拌机技术要求

1型式

螺旋浆叶片式无阻塞的潜水搅拌器。

2要求

1．潜水搅拌机工作时要求污泥不发生沉降。要求构筑物内不允许有边角存在。

2．潜水搅拌机工作时要求距离池底300mm处的水平流速不低于0.3m/s，达到充分搅拌并防止发生沉淀。要求构筑物内不允许有死角存在。设备制造商，对在水池池底300mm距离的流速在0.3m/s时的水池阻力和推流器推力进行计算并提供搅拌器设备的详细选型报告。

3．潜水搅拌机的设计制造及供货应符合ISO、IEC、GB、ZBJ标准或一般技术规定条款所列的其它等效标准，所采用等效标准必须取得业主的认可。

4 技术对池体进行流场分析，并提供 “流体（污水）流场分析软件”生成的“彩色沟体流场图（CFD）”（不同颜色表示流速分布梯度），满足混合搅拌强度要求。

技术要求

（1）设备性能要求

1)杜安环保根据现场土建数据，充分考虑各反应池的池型介质浓度等条件对搅拌器做出选型，并提供潜水搅拌器选型推力配置表。

2)杜安环保潜水搅拌器具有大的推力。每台潜水搅拌器能在所安装池污水中工作，能推动污水流动和充分搅拌、混合污水。

3)电机能在全浸没条件下每日24小时连续运行、间歇运行和长期停止状态后恢复运行，潜水搅拌器在整个运行过程中须保持平稳，运行时间至少为20000小时。

(2)设备结构要求

潜水搅拌器可以被提升和放下，并且可以方便地卸下进行检查或服务，而无需人员进入池子或井中。潜水搅拌器的整个重量应受力在一个支架上。潜水搅拌器及其附件和电缆，能够连续浸没在深度为20米的水下而不会损失其水密性。

电机：

为全铜线圈电机。电机的种类应鼠笼式感应电动机额定工作电压为三相380VAC，额定工作频率为50HZ，在设备性能参数表要求的工况下，电机能输出足够的转距使搅拌机正常运行。

电机允许电压的偏差范围为±10%。应提供一份能显示转矩、电流、功率因数、输入/输出功率和效率的性能图。该性能图还包括启动和无负载特性的数据。

电机的性能曲线提供转矩曲线、电流、功率因数、输入输出功率和效率。此曲线也应包括在空载启动时的特性数据。

电机有足够的轴功率，以保潜水证搅拌机在其整个性能曲线范围内运行时不过载。

2)减震底座

减速电机是固定在一个带有减震装置的底板上，可以有效降低设备与构筑物产生的震动。

3)搅拌轴

搅拌轴是联结减速机与叶轮传递动力，为了有效防腐，选用SS304材质（接液部分要求SS304不锈钢），以满足刚性和耐腐蚀，在轴的两端通过法兰实现联结。在出厂前经校直，以保证垂直度。

4)叶轮

潜水搅拌器的叶轮是水力平衡的无堵塞的曳后设计。满足设计要求，叶轮能适应污水介质，保证正常运行。

5)动力和控制电缆：

动力电缆的尺寸符合技术标准并提供足够的长度以接入接线箱，且不需要拼接。电缆外护套是低吸水性的防泄露氯丁橡胶，并且机械柔性能承受电缆进线处的压力。电缆自由终端在电机制造完毕时做好密封，使其在库存、运输、直至接至现场接线箱前有效防止潮气浸入。

6)电控装置

设备清单里明确配套的控制箱，由工艺设备配套供货，控制箱面板上设有电流电压表，还设有设备的起动、停机按钮、运行、停机、事故信号，就地-0-远程控制选择开关及急停按钮。在控制柜箱内设有断路器、接触器、热继电器及辅助继电器、PLC控制的输入接口、输出给PLC的运行、停机、事故状态、手/自动信号的接口。电控箱对每台电机设有短路和过载保护系统。

其它设备电控系统采用就近室内统一布置与管理的方式，由设计院进行统一设计（不随设备配套），杜安环保提供所供设备的电控要求，对具有专有技术的电气设备，随机配套，并做出技术说明。

(3)其他要求

潜水搅拌机附件包括以下内容，但不限于以下各项：

1）不锈钢铭牌牢固地固定在每台搅拌器明显的位置上，铭牌采用冲压数字标志。

2）提供不锈钢材质的地脚螺栓。

注明：所有不锈钢材质等级不低于SS304。

固定式安装潜水搅拌机主要零件材料

潜水搅拌机主要零件材料按下表的规定

固定式安装潜水搅拌机使用注意事项

1.接线方法：三根粗线是主线，一根黄绿花线是接地，两根同色的线是过热保护，剩下的是进水保护。
2.正反转问题：正对叶轮方向为逆时针方向，从搅拌机接线盒方向看为顺时针方向。
3.电缆的保护问题：潜水搅拌机放到位后，把电缆拉紧固定后再接通电源，避免吸力过大把电缆吸入叶轮处打断。
4.避免缺相：接通电源后三根线都用电流表卡下电流，避免缺相烧毁电机。
5.如电缆水下部分破损应及时更换，不可缠防水胶布继续使用。水下压强大，水会沿缝隙沿电缆
